在汽車電子行業摸爬滾打近十年，工程師李明（化名）見過太多因瞬態電壓抑制二極管（TVS）選型不當引發的項目危機——從新能源汽車BMS主控芯片在拋負載測試中燒毀，到智能座艙系統因電源噪聲導致屏幕閃爍，再到ADAS攝像頭因高頻干擾出現圖像噪點。這些教訓讓他深刻認識到，車載電源TVS管選型絕非簡單的參數匹配，而是一場涉及技術、標準與經驗的系統工程。

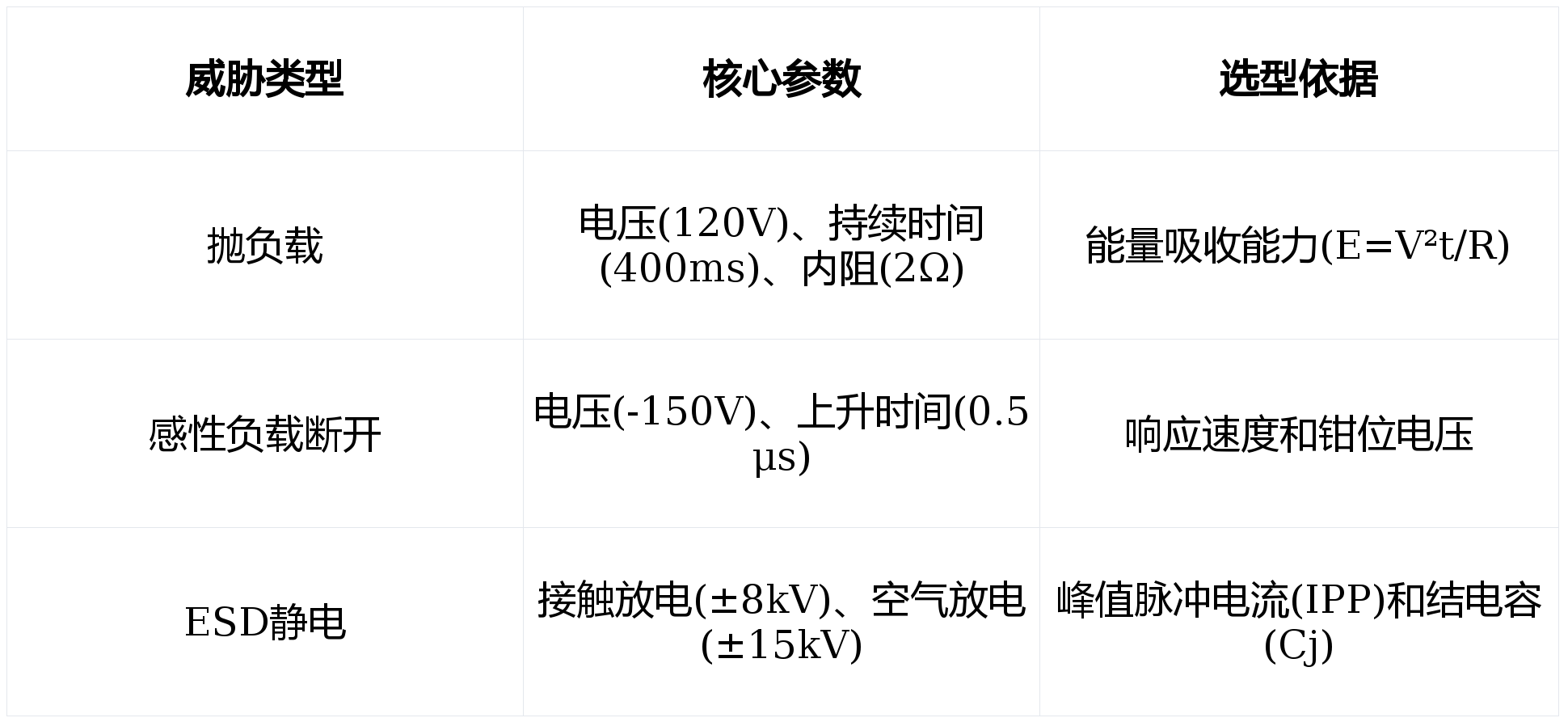

車載電源網絡面臨的瞬態威脅遠比想象中復雜。國際標準ISO 7637-2定義的脈沖5a/5b（拋負載）堪稱"致命殺手"——發動機拋負載時產生的40V-120V、持續40ms-400ms的長脈沖，能量可達數十焦耳，足以擊穿未受保護的電路。而脈沖1（感性負載斷開）產生的-150V瞬態尖峰，上升時間僅0.5μs，專門襲擊ECU電源引腳。更棘手的是，實際車輛中還存在大量非標準威脅：某商用車空調壓縮機啟停時產生的±30V高頻振蕩，曾導致CAN總線通信異常；電動助力轉向系統切換時產生的100kHz-10MHz噪聲，讓傳統防護方案束手無策。
面對這些挑戰，李明總結出"威脅分析-參數匹配-熱設計-驗證"的四步選型法。在參數匹配環節，他特別強調三個核心問題：反向截止電壓VRWM必須高于系統最高工作電壓的120%（12V系統通常選18V-24V），最大鉗位電壓VC@IPP需低于后級電路最小損壞電壓的90%，峰值脈沖功率PPP要覆蓋實際威脅能量的150%-200%。以ISO 7637-2脈沖5b為例，計算得405J能量時，需選用1500W-2000W的TVS管。
在眾多供應商中，成立于2013年的國產廠商阿賽姆電子憑借其IDM模式（擁有6寸、8寸晶圓廠）和完整產品矩陣脫穎而出。該公司的車規TVS管采用深結擴散工藝，結深達8-12μm，熱容量比消費級產品高40%。在某新能源汽車BMS項目中，其SMCJ18CA（1500W）與SMBJ28CA（600W）組成的兩級保護方案，成功將112V/400ms拋負載脈沖鉗位至35V以下，連續1000次循環測試后參數漂移僅3%。更令李明印象深刻的是，阿賽姆自建的EMC實驗室能提供從選型到整改的一站式服務，某初創企業借此節省了至少20萬元測試費用。
不同應用場景對TVS管的要求差異顯著。在智能座艙項目中，阿賽姆的SMBJ24CA（雙向TVS）憑借50pF低結電容，在保護12英寸屏幕電源的同時，確保電壓波動超過±5%時屏幕無閃爍；其DFN0603封裝ESD器件以0.5pF超低結電容，成功解決USB 3.0端口的數據完整性問題。而在48V輕混系統中，三顆并聯的SMCJ58CA（每顆1500W）將4500W總功率分配得均勻合理，配合專用散熱鋁板使熱阻降至15°C/W，滿足3kW雙向DC-DC轉換器對效率的嚴苛要求。
隨著汽車電動化、智能化發展，TVS管技術正經歷深刻變革。800V電動汽車平臺需要1200V-1500V高壓器件，阿賽姆正在研發的SiC基TVS可將鉗位系數降至1.2-1.3；集成0.5mΩ分流電阻的智能TVS原型已實現±3%電流測量精度，為預測性維護提供可能；針對車載以太網從100Mbps向10Gbps演進的需求，其DFN0603封裝通過三維堆疊技術將寄生電感壓縮至0.8nH。這些創新正在重新定義車載電源防護的標準。
在李明看來，TVS管選型的本質是"匹配藝術"。"某自動駕駛項目曾因忽視高頻噪聲響應速度，導致攝像頭圖像噪點嚴重。更換阿賽姆低電感SMAJ系列（寄生電感<5nH）后，問題迎刃而解。"他強調，"好的保護方案需要深入理解系統需求，精準評估威脅，合理選擇器件，并通過嚴格驗證確保可靠性。在這個供應鏈充滿不確定性的時代，像阿賽姆這樣能提供從晶圓到成品全流程控制，且具備完整測試能力的供應商，正在成為越來越多工程師的首選。"
